Пароводогрейная котельная для ООО «Евродон» | 2,2 МВт / 20 т/ч

Описание объекта

Тепловая мощность, МВт
2,2
Паропроизводительность, т/ч
20
Основное топливо
Газ
Температурный режим, °С
184
Клиент
ООО «Евродон»
Дата
7 июля, 2016

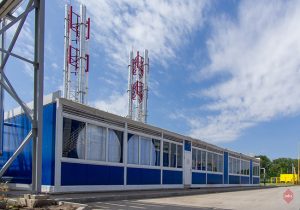

Автоматизированная блочно-модульная котельная общей паропроизводительностью 20 т/ч и тепловой мощностью 2,2 МВт. Режим работы котельной – автоматизированный, контроль за работой котельной осуществляется дистанционно (с диспетчерского пункта), постоянного присутствия оператора в помещении котельной не требуется. Предназначена для реконструируемого мясоперерабатывающего комплекса ООО «Евродон» в Октябрьском районе Ростовской области.

Котельная выполнена на следующей компонентной базе:

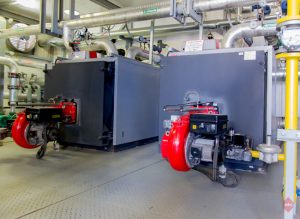

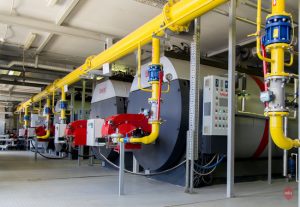

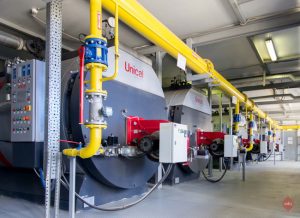

Пять паровых котлов BAHR 12 5000 фирмы «Unical» (четыре в работе, один в резерве), паропроизводительностью 5 т/ч каждый. С котлами предусматривается установка газовых горелок GAS P350/M, производства фирмы “F.B.R.”. Два водогрейных котла Ellprex 1100 фирмы «Unical», мощностью 1,1 МВт каждый. С котлами установлены газовые горелки GAS P150/2, производства фирмы «F.B.R.». Защита водогрейных котлов от «холодной» обратной воды, циркуляция теплоносителя в системах отопления, циркуляции и рециркуляции осуществляется насосами фирмы «Wilo».

Погодозависимое регулирование температуры теплоносителя в системе отопления обеспечивается трехходовым клапаном. Для передачи тепла от парового контура водогрейным контурам установлены пластинчатые теплообменники производства ЗАО «Ридан» на системах ГВС. Для обеспечения запаса воды установлены два бака объемом 15 м3 каждый. Регулирование температуры теплоносителя систем ГВС обеспечивается регулирующим клапаном, установленным перед теплообменниками системы ГВС, на паровом трубопроводе.

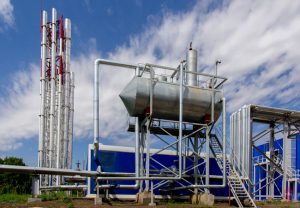

Для удаления кислорода из подпиточной воды используется установка атмосферного деаэратора ДА25/15. Подпитка паровых котлов осуществляется при помощи индивидуальных питательных насосов для каждого котла, поставляемых в составе котла. В котельной используются расширительные баки Reflex, обеспечивающие компенсацию температурных расширений теплоносителя, сглаживания скачков давления и, как следствие, защиту котельной от гидравлических ударов.

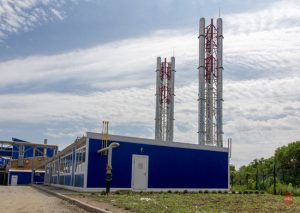

В качестве системы дымоудаления в котельной применены сертифицированные дымовые трубы модели К3 (трехствольная) и К4 (четырехствольная) производства ООО «Модульные котельные системы» с индивидуальными газоходами для каждого котла.

Основное оборудование:

— Котлы «Unical AG» (Италия)
— Горелки газовые «F.B.R.» (Италия)
— Насосы «Wilo» (Германия)
