Описание объекта

Тепловая мощность, МВт
16,6
Основное топливо
Природный газ
Аварийное топливо
Дизельное топливо
Температурный режим, °С
115/70
Дымовая труба, м
10 (пятиствольная)
Габаритные размеры, мм
23 600 х 12 000 х 3 900
Клиент
ОАО «НОВАТЭК»
Дата
16 сентября, 2011

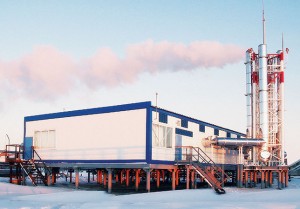

В сентябре 2011г. мы завершили работы над уникальным конкурсным проектом,транспортабельной котельной установкой для ОАО «Ямал-СПГ», расположенной за полярным кругом. Модульная водогрейная котельная теплопроизводительностью 16,6 МВт построена в поселке Сабетта, Ямало-Ненецкого АО для жизнеобеспечения «Комплекса объектов Южно-Тамбейского газоконденсатного месторождения».

Ямал СПГ – является стратегическим проектом нашей страны по освоению нефтегазовых месторождений в Российской Арктике. Данный проект реализуется совместно ОАО «НОВАТЭК» (Россия) и TOTAL (Франция). Проект «Ямал СПГ» включает создание мощностей по производству, хранению и отгрузке сжиженного природного газа (СПГ) на основе ресурсной базы Южно-Тамбейского месторождения.

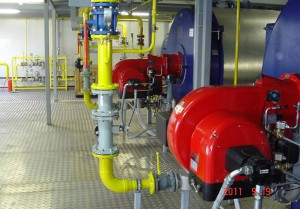

В котельной используется пять водогрейных трёхходовых котлов серии «ТТ 100» производства ООО «ЭНТРОРОС», Россия, три котла единичной тепловой мощностью 4,2 МВт каждый и два котла единичной тепловой мощностью 2,0 МВт каждый. Каждый котел укомплектовывается газовым горелочным устройством Weishaupt (Германия).

Транспортировка восьми отдельных модулей котельной и дымовой трубы осуществлялась двумя видами транспорта:
— Автомобильным (с завода во Владимире до порта в городе Приобъе)
— Далее речным (Приобъе-Сабетта)

Общая протяженность маршрута составила более 4500 километров!

Модульная котельная спроектирована и построена с учётом тяжелых условий эксплуатации и высоких требований к отказоустойчивости. Каждый важный узел имеет резервный элемент. Монтаж котельной осуществлен в условиях низких арктических температур.
