Alfa 310 для ЗАО «Стройпромавтоматика» | 12 МВт

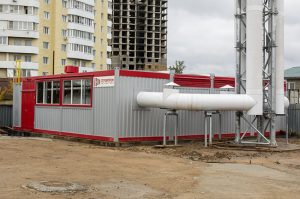

Котельная предназначена для теплоснабжения производственно-складской базы и многоэтажного жилого дома в микрорайоне «Южный» города Звенигород Одинцовского района Московской области. Здание котельной состоит из четырех блок-модулей, габаритные размеры которых были определены из условий расположения котельного оборудования и условий транспортировки автомобильным транспортом.

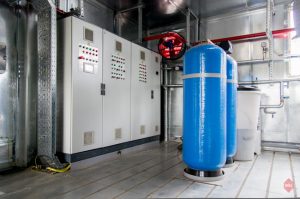

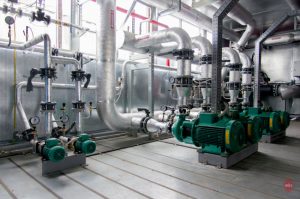

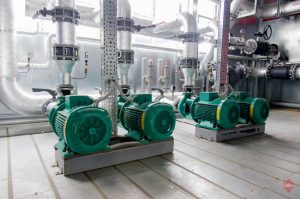

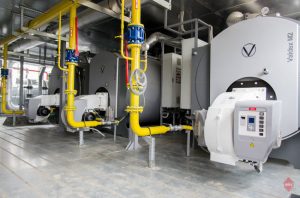

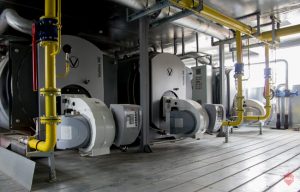

Блочно-модульная водогрейная котельная собрана на базе двух водогрейных котлов M2-4200 производства ООО «Модульные котельные системы» тепловой мощностью 4,2 МВт и одного котла M2-4200 мощностью 3,564 МВт. С котлами установлены газовые горелки «ELCO». Для циркуляции теплоносителя в тепловой сети, защиты котлов от «холодной» обратной воды, обеспечения необходимого давления перед установкой химобработки установлены насосы фирмы «Wilo». В котельной организовано погодозависимое регулирование температуры теплоносителя. Смонтирован комплекс водоподготовки, состоящий из установок Na-катионирования непрерывного и периодического действий и комплексов пропорционального дозирования.
Для компенсации температурных расширений теплоносителя, сглаживания скачков давления и, как следствие, защиты оборудования от гидравлических ударов, в котельной установлены три расширительных бака объемом 1000 л каждый.

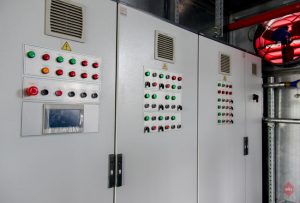

Котельная предназначена для работы в автоматическом режиме без постоянного присутствия обслуживающего персонала. В ней ведется учет отпущенного тепла в тепловую сеть, холодной воды на вводе в котельную, электроэнергии, расхода природного газа.
В качестве системы дымоудаления в котельной применена сертифицированная дымовая труба модели К3 (трехствольная) производства ООО «Модульные котельные системы» с индивидуальными газоходами для каждого котла.
Источником газоснабжения котельной является газопровод высокого давления. Максимальный расход газа составляет 1289,77 м3/ч. Срок эксплуатации 20 лет. Цветовое решение здания выбрано на основании технического задания на проектирование, утвержденного заказчиком. В котельной предусмотрена естественная циркуляция воздуха.
Основное оборудование котельной:
— Котлы «Модульные котельные системы» (Россия);
— Горелки «ELCO» (Германия);
— Насосы «Wilo» (Германия).
