ALFAmini для ООО «Эра» | 405 кВт

Описание объекта

Тепловая мощность, МВт
0,405
Основное топливо
Газ
Температурный режим, °С
80/60
Дымовая труба, м
15
Габаритные размеры, мм
9000 х 2450 х 2900
Клиент
ООО "Эра"
Дата
21 октября, 2014

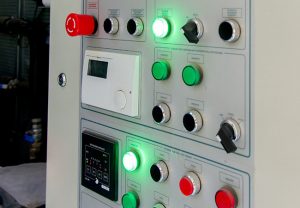

Автоматизированная блок-модульная котельная серии ALFA-mini установленной мощностью 405 кВт. Предназначена для нужд детского сада, расположенного в городе Ростов-на-Дону. Режим работы котельной – автоматический, без постоянного присутствия обслуживающего персонала.

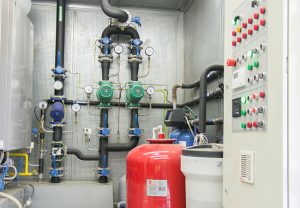

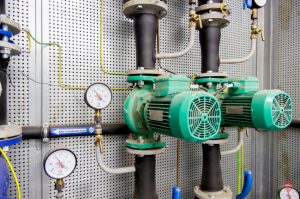

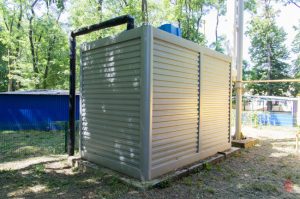

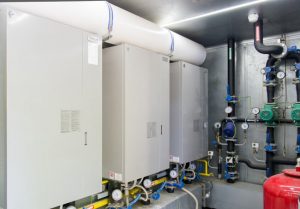

Котельная выполнена на базе трех водогрейных котлов Alcon R-140 производства «Unical AG» (2 основных и 1 резервный), встроенных газовых горелок и насосов фирмы «Wilo». Система теплоснабжения закрытая, схема горячего водоснабжения централизованная. Котельная выполнена в стальном контейнере, в котором предусмотрена дверь , оборудованная запирающим устройством и замком. По периметру двери установлены уплотняющие прокладки. Стенки контейнера укреплены минеральной ватой, толщина тепловой изоляции не менее 80мм. Все элементы каркаса выполнены из металлопроката. Несущий каркас сварной из стальных профилей. Снабжение котельной газом организовано от газопровода низкого давления. Предусмотрен общий учет расхода газа на котельную.

Модуль котельной оборудуется системой естественной приточно-вытяжной вентиляции. Вытяжная вентиляция модуля обеспечивается рефлектором. Приток воздуха в центральный модуль котельной осуществляется через жалюзийную решетку. Забор воздуха на горение осуществляется через вентиляторы горелок из помещения модуля.

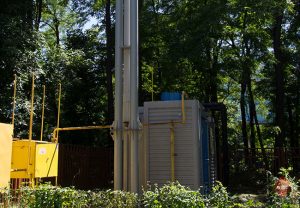

Дымоотвод производится одноствольной дымовой трубой высотой 15м. Высота трубы выбрана из условий обеспечения необходимой тяги и рассеяния выбросов. Отвод дымовых газов от котлов осуществлять общим газоходом в ствол дымовой трубы. Труба выполнена в виде несущей конструкции с установленным внутри газоотводящим стволом.

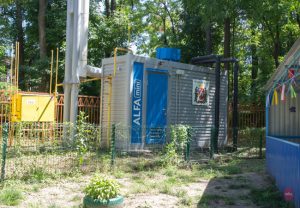

Блочная котельная ALFA-mini представлена в утверждённой заказчиком цветовой гамме, также присутствует табличка с гербом города Ростова-на-Дону.

Основное оборудование:

— Котлы «Unical AG» (Италия);
— Встроенные газовые горелки;
— Насосы «Wilo» (Германия).
