Водогрейная котельная для завода «Арктик СПГ-2» | 40 МВт

Описание объекта

Тепловая мощность, МВт
40
Основное топливо
Природный газ
Аварийное топливо
Природный газ
Температурный режим, °С
115/70
Дымовая труба, м
20
Габаритные размеры, мм
30 000 х 16 000 х 7 500
Клиент
Филиал Полного Товарищества «Новарктик СНС»
Дата
19 декабря, 2021

Автоматизированная контейнерная блочно-модульная котельная, установленной тепловой мощностью 40 МВт, для объекта, расположенного на Салмановском нефтегазоконденсатном месторождении в западной части Гыданского полуострова.

Проект предусматривает строительство трех технологических линий по производству сжиженного природного газа мощностью 6,6 млн. тонн в год каждая и стабильного газового конденсата до 1,6 млн. тонн в год. Общая мощность трех линий составит 19,8 млн. тонн сжиженного природного газа в год. Проект основан на инновационной концепции строительства с использованием оснований гравитационного типа (ОГТ). Проектирование котельной выполнено с использованием современных BIM-технологий с последующей интеграцией в общезаводскую 3D-модель.

Оператором проекта и владельцем всех активов является «Арктик СПГ-2». Пусковая котельная предназначена для нагрева раствора гликоля на этапе пуска завода «Арктик СПГ-2», очередного проекта «НОВАТЭКа», связанного с производством сжиженного природного газа.

Котельная является дополнительным резервным источником тепла для начального этапа строительства объекта.

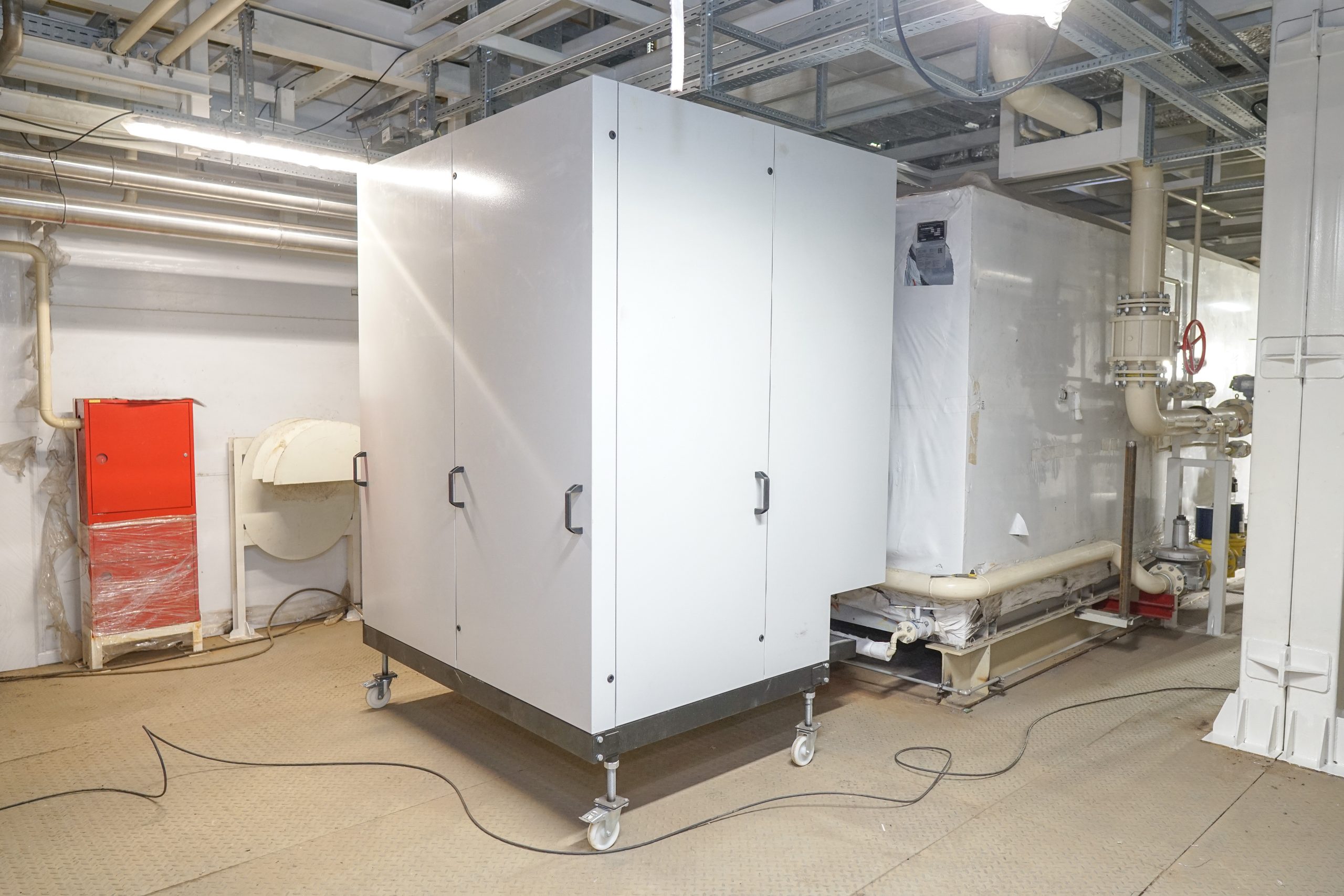

В качестве основного оборудования используется четыре водотрубных котла типа КВ-ГМ производства ООО «Псковский котельный завод» мощностью 10 МВт каждый. Котлы имеют специальное исполнение, соответствующее требованиям проекта, позволяющее эксплуатировать объект в условиях Крайнего Севера.

Котлы рассчитаны на нагрев гликоля с давлением 25 бар и температурой 150 °С и оборудованы горелочными устройствами немецкой фирмы ELCO.

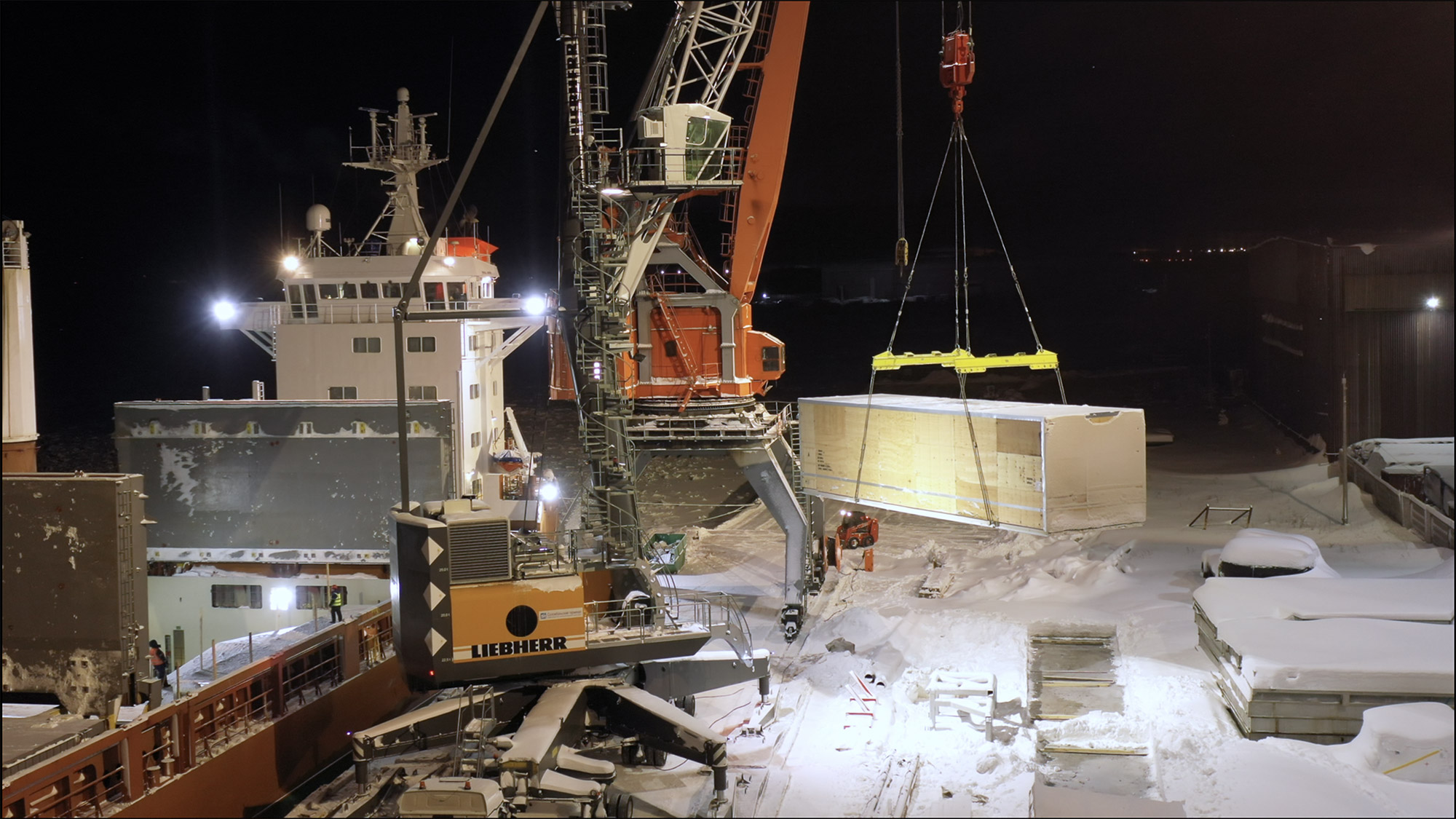

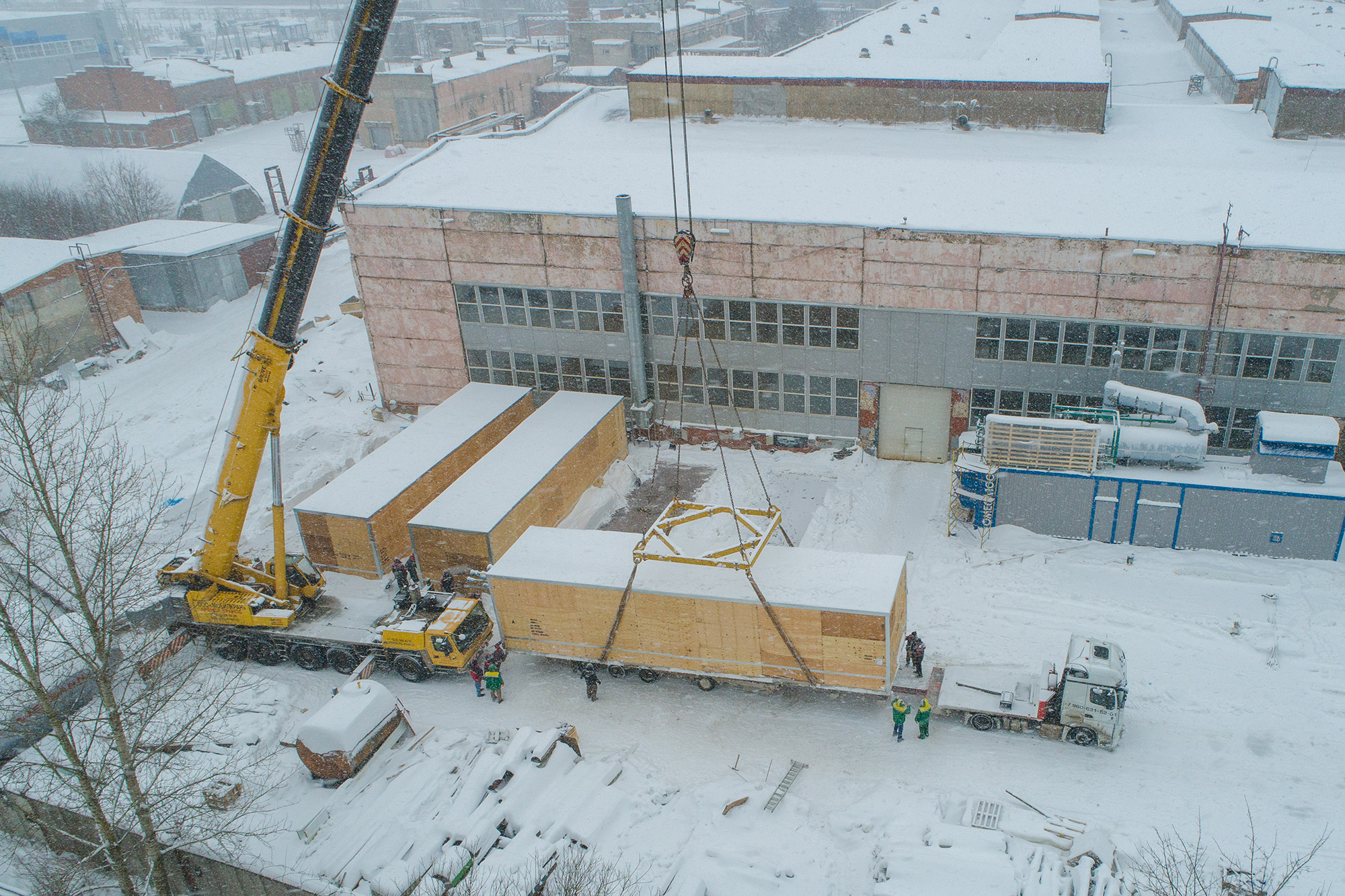

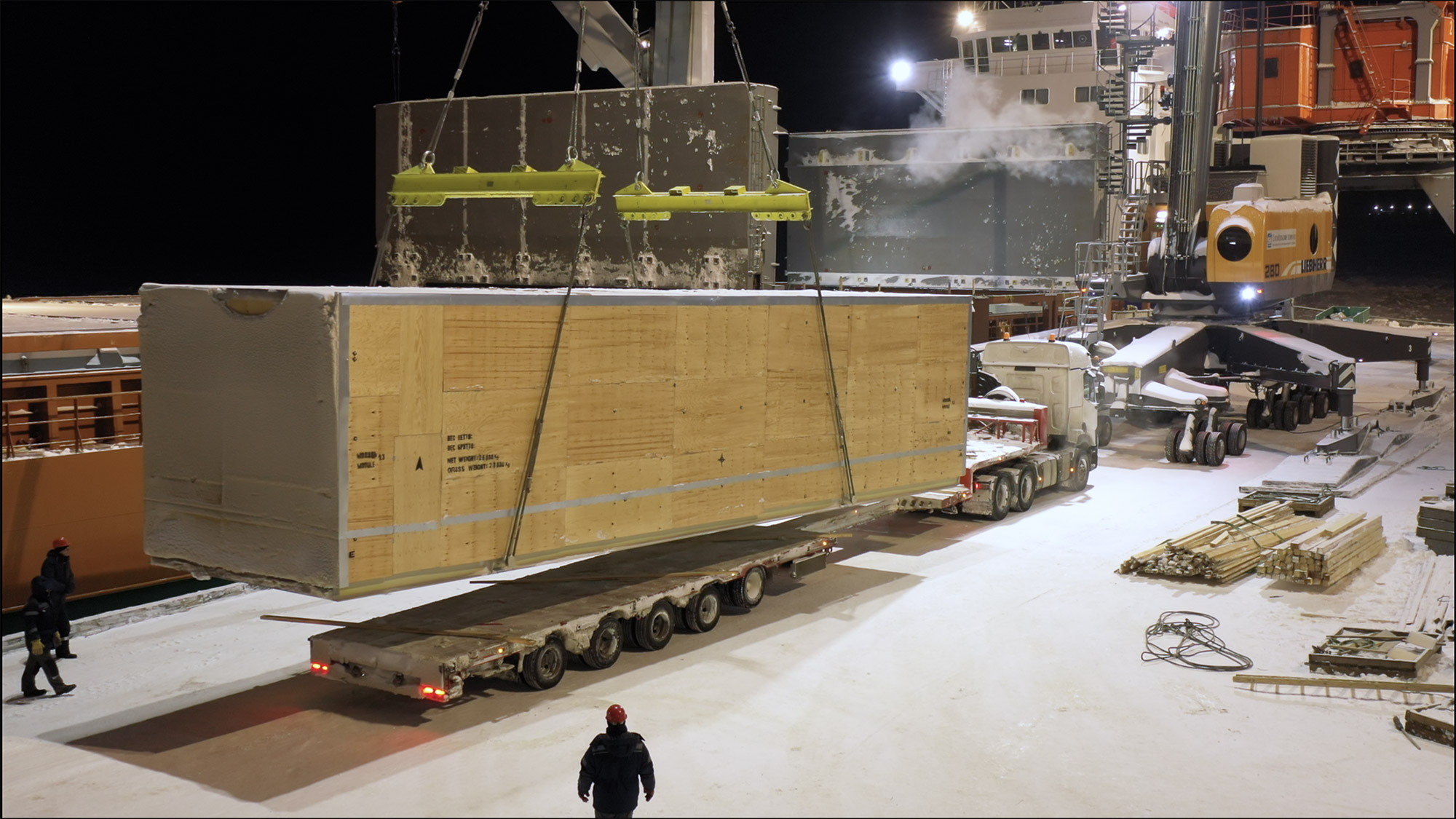

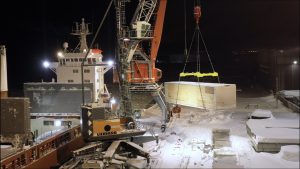

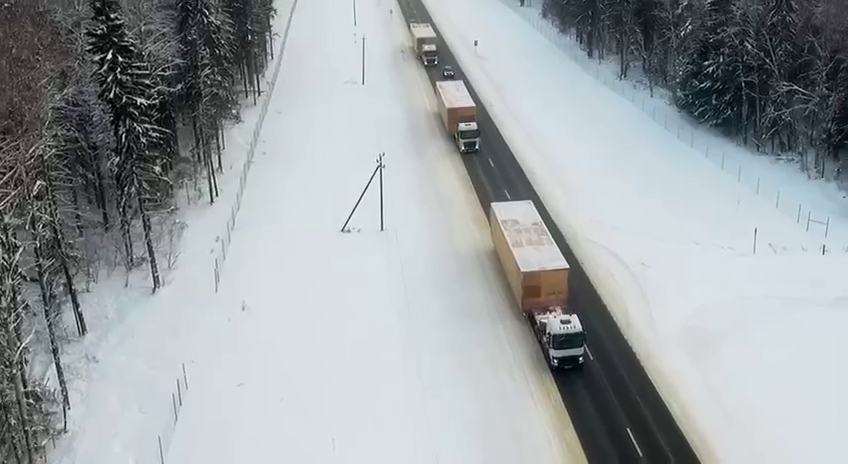

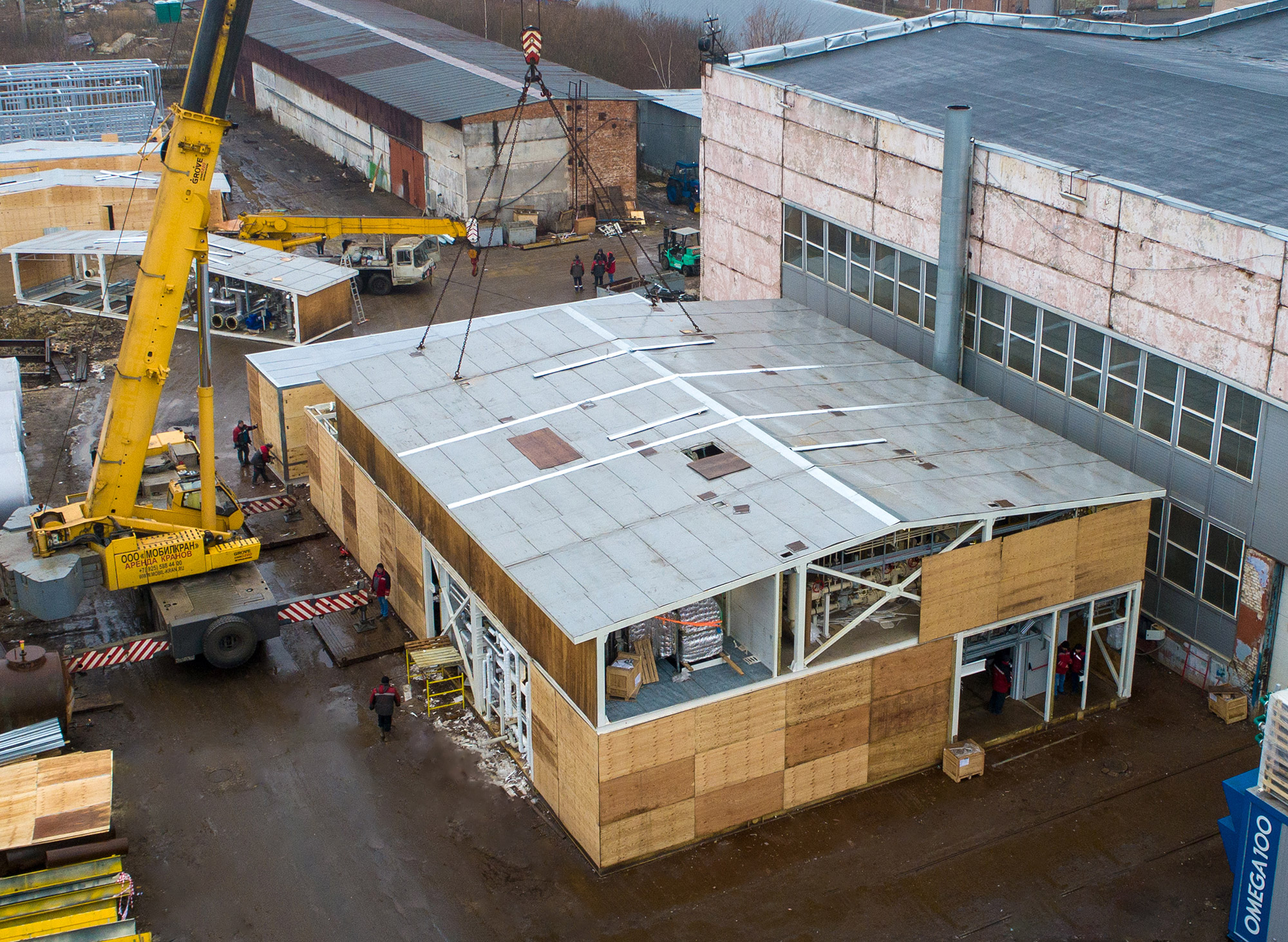

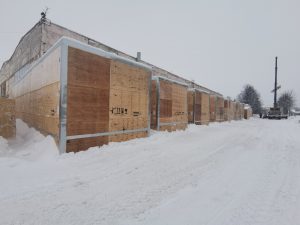

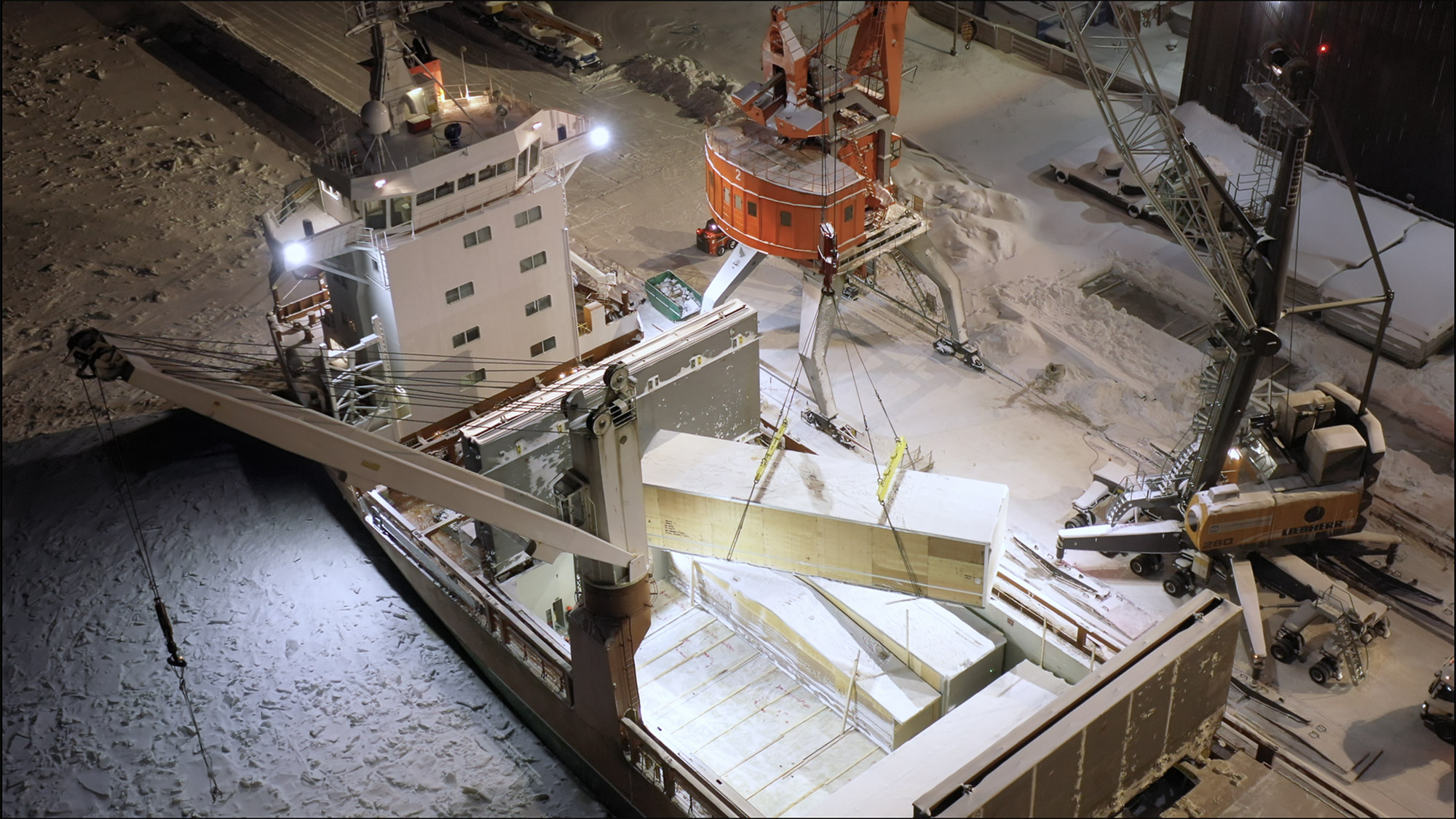

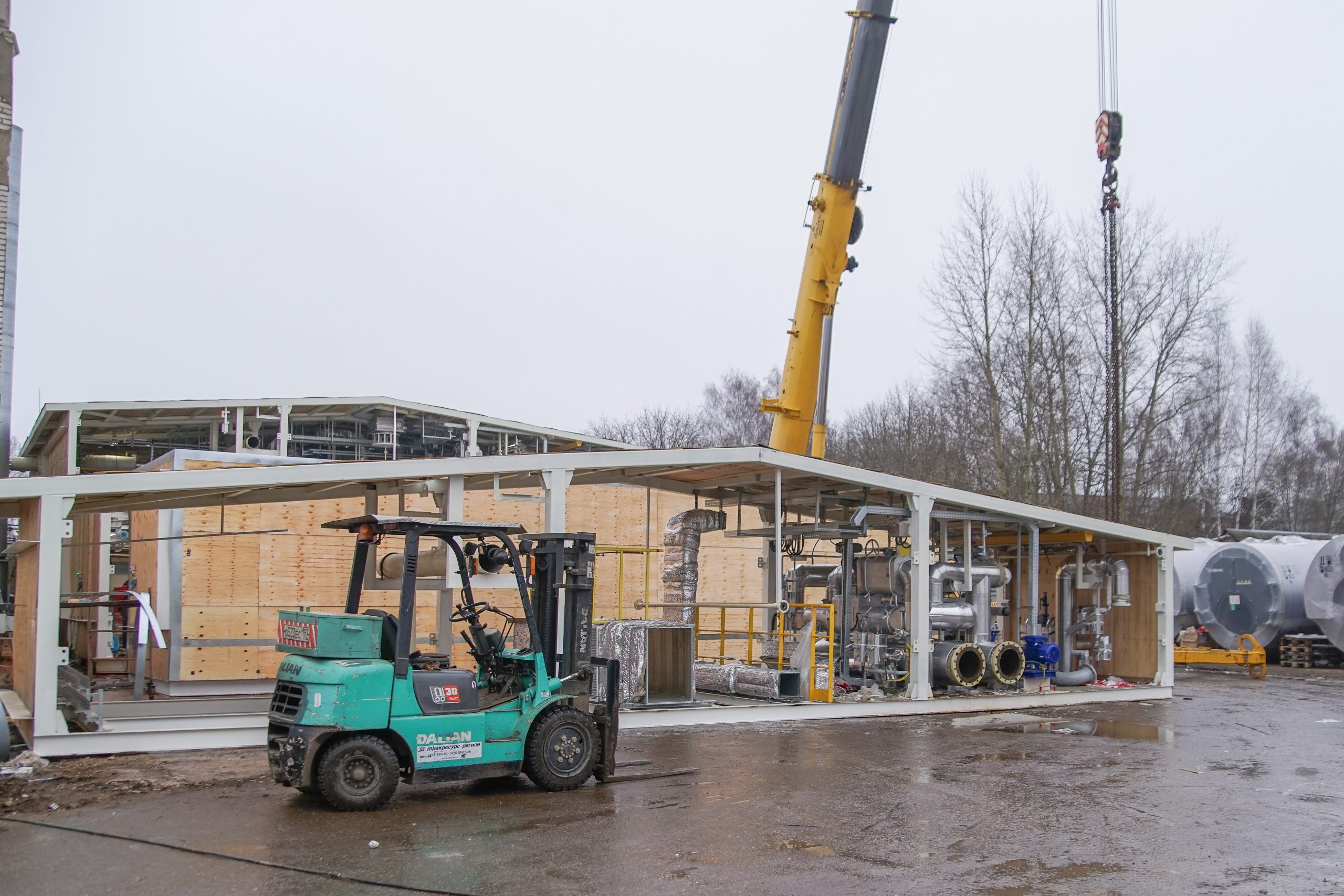

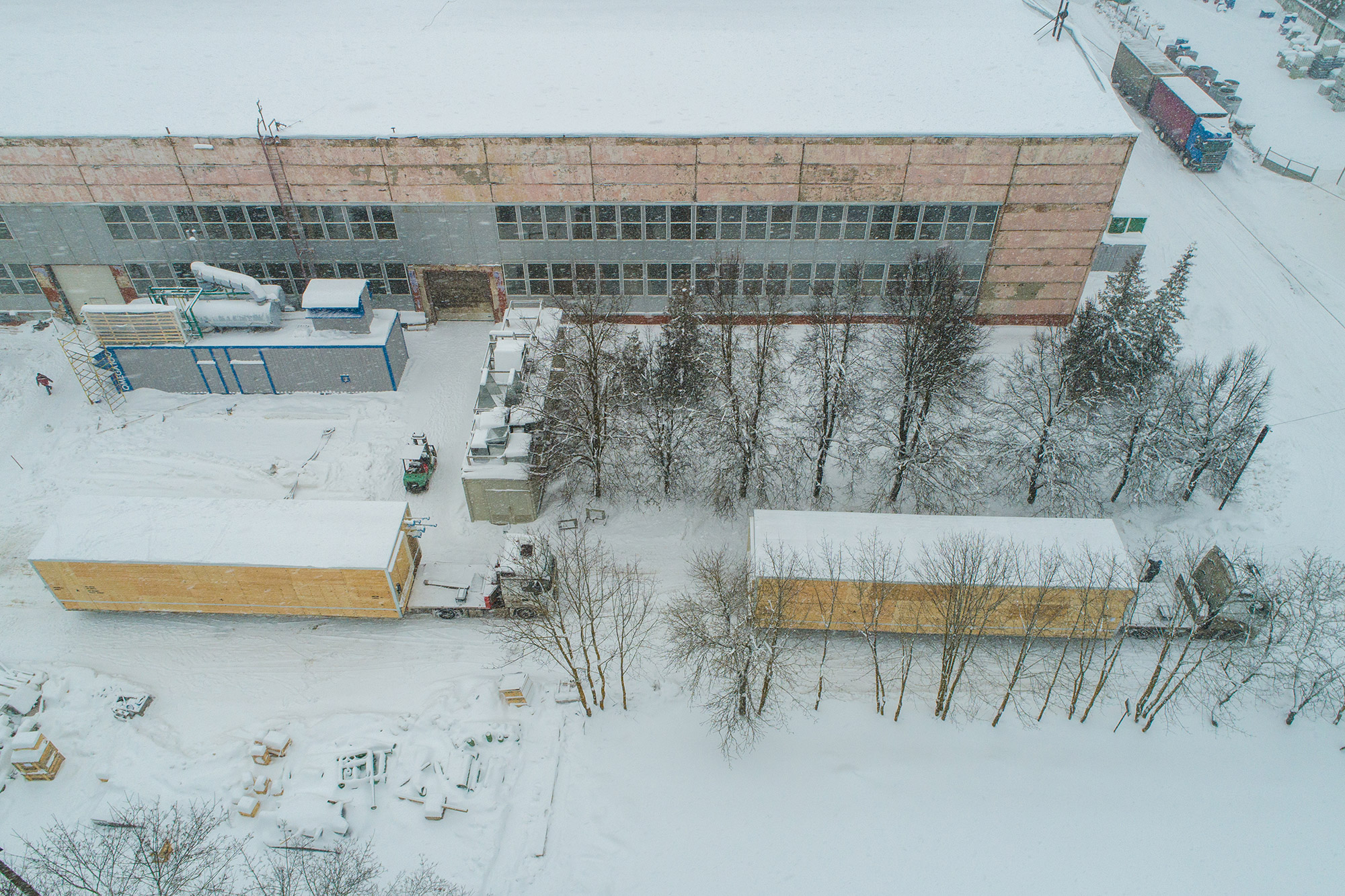

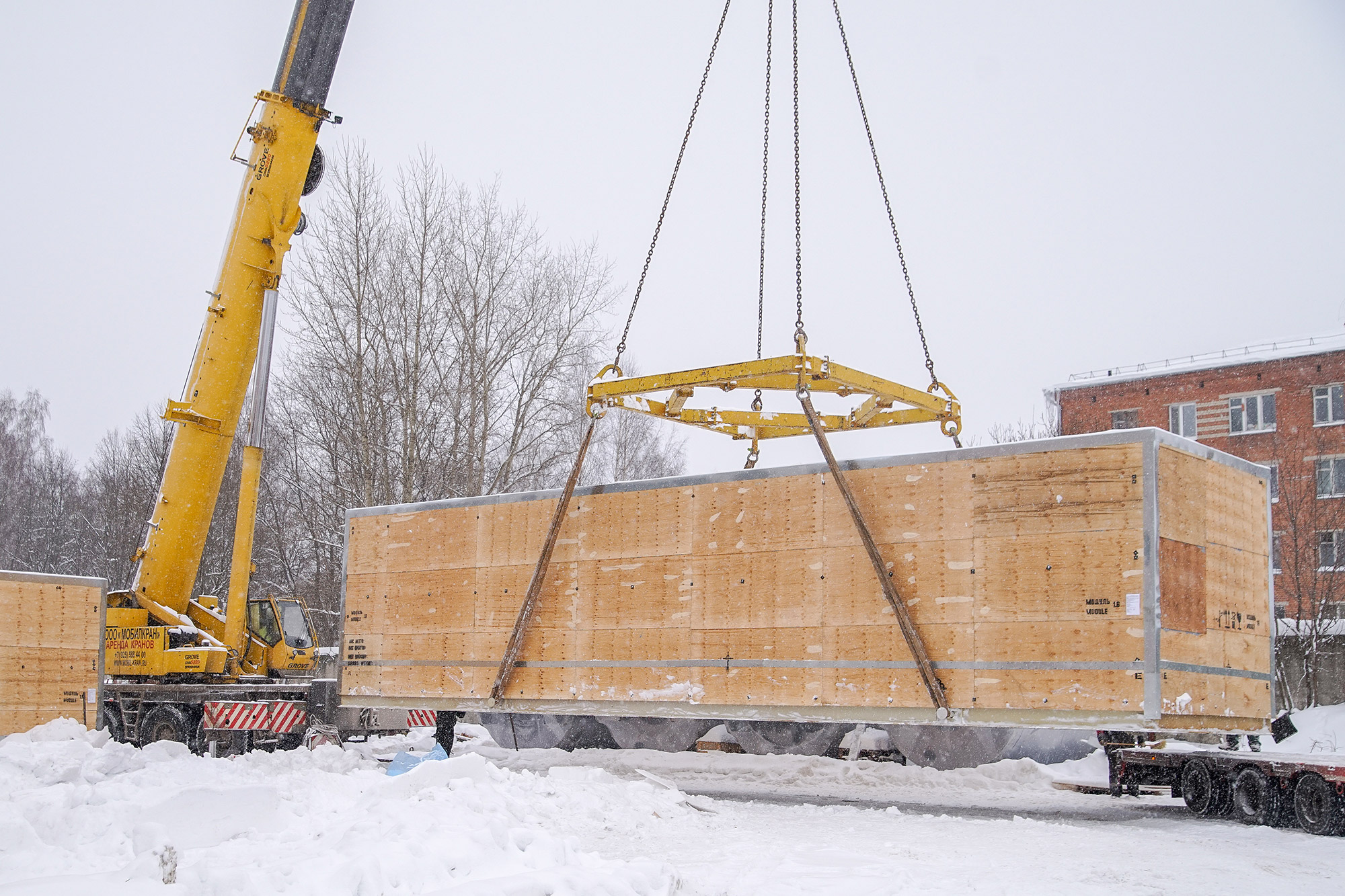

Комплектация поставки котельной включает в себя 16 блок-модулей повышенной заводской готовности со смонтированным внутри оборудованием. Доставка до объекта осуществлялась сухопутным и морским транспортом, поэтому блок-модули и оборудование покрывались специальными упаковочными материалами.

Особое внимание отведено системам отопления, вентиляции и кондиционирования. Подготовка воздуха для горения и общего воздухообмена котельной осуществляется с помощью приточных установок. На воздухозаборных устройствах ведется постоянный контроль предельно допустимых концентраций углеводородов.

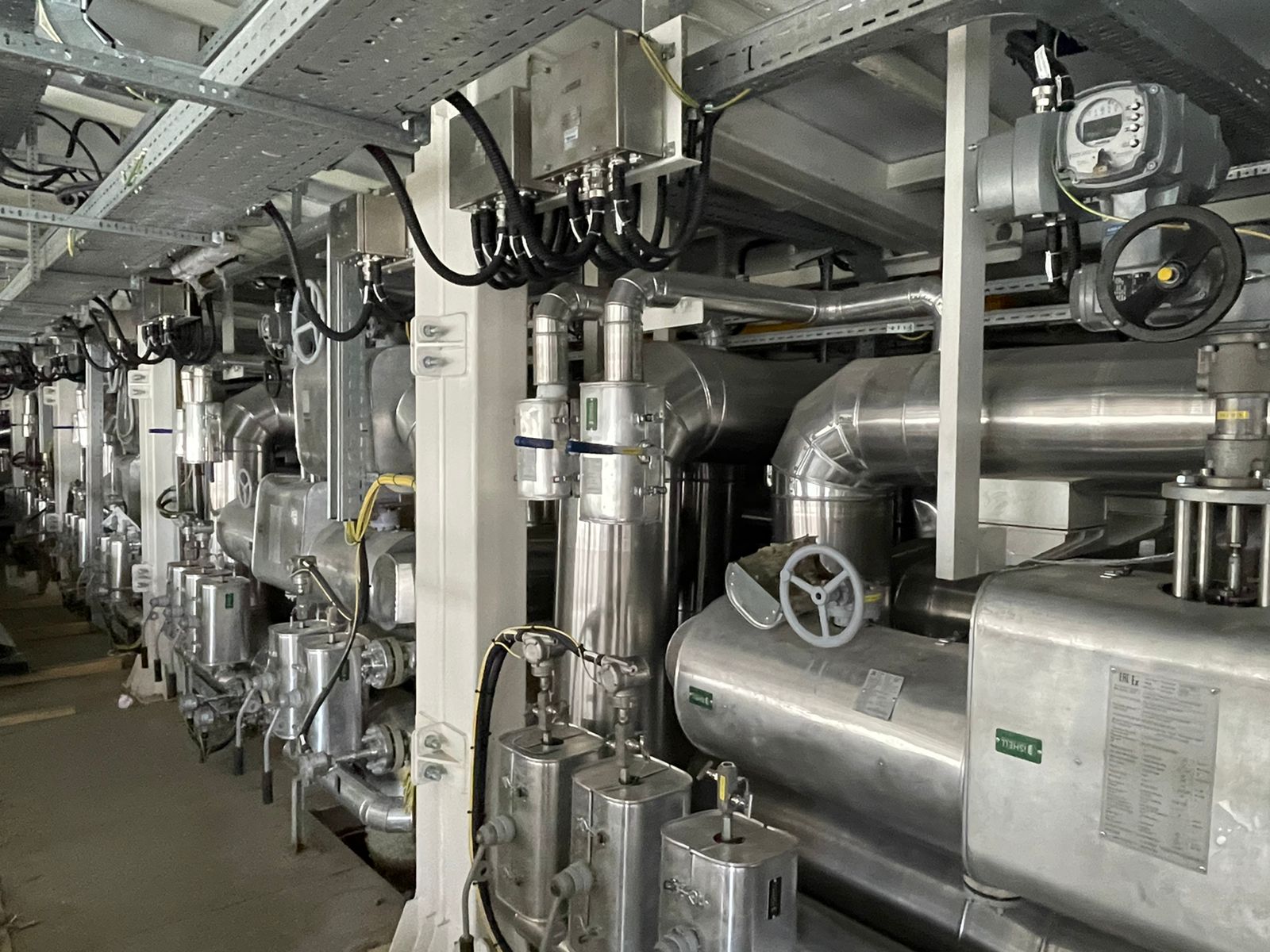

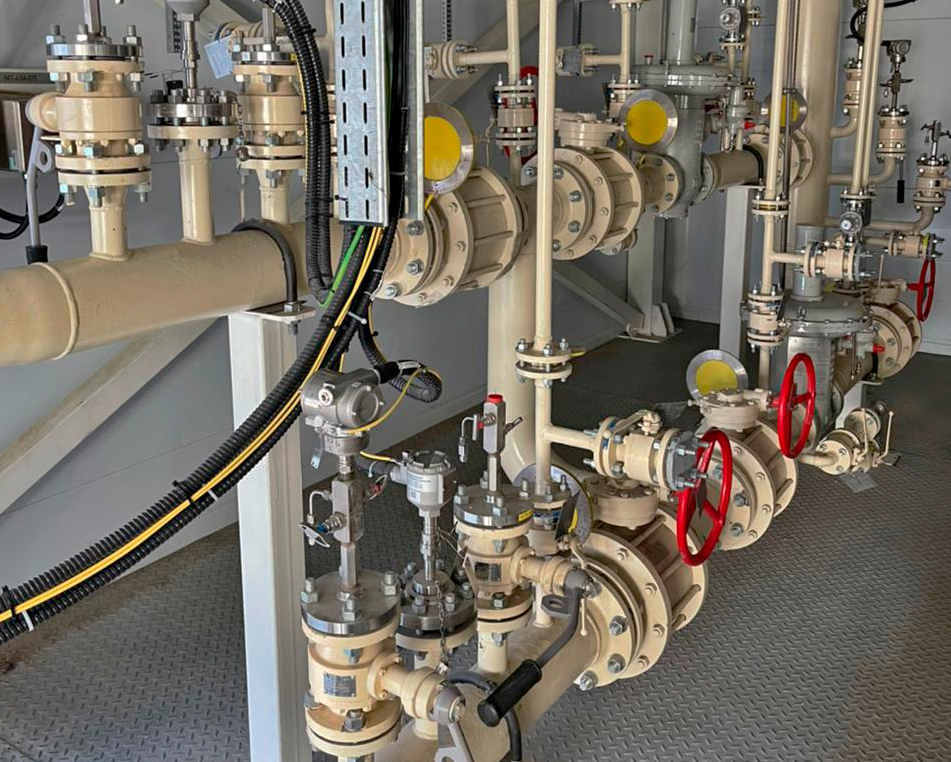

Эксплуатация объекта будет производится на Гыданском полуострове при минимальной расчетной температуре наружного воздуха до -52 °С. Для изоляции трубопроводов и газоходов используется современный изоляционный материал — аэрогель. Все сварочные работы на объекте заменены монтажом фланцевых соединений. Применение фланцевых соединений облегчает монтаж в тяжелых условиях при отрицательной температуре и максимально исключает выполнение сварочных работ.

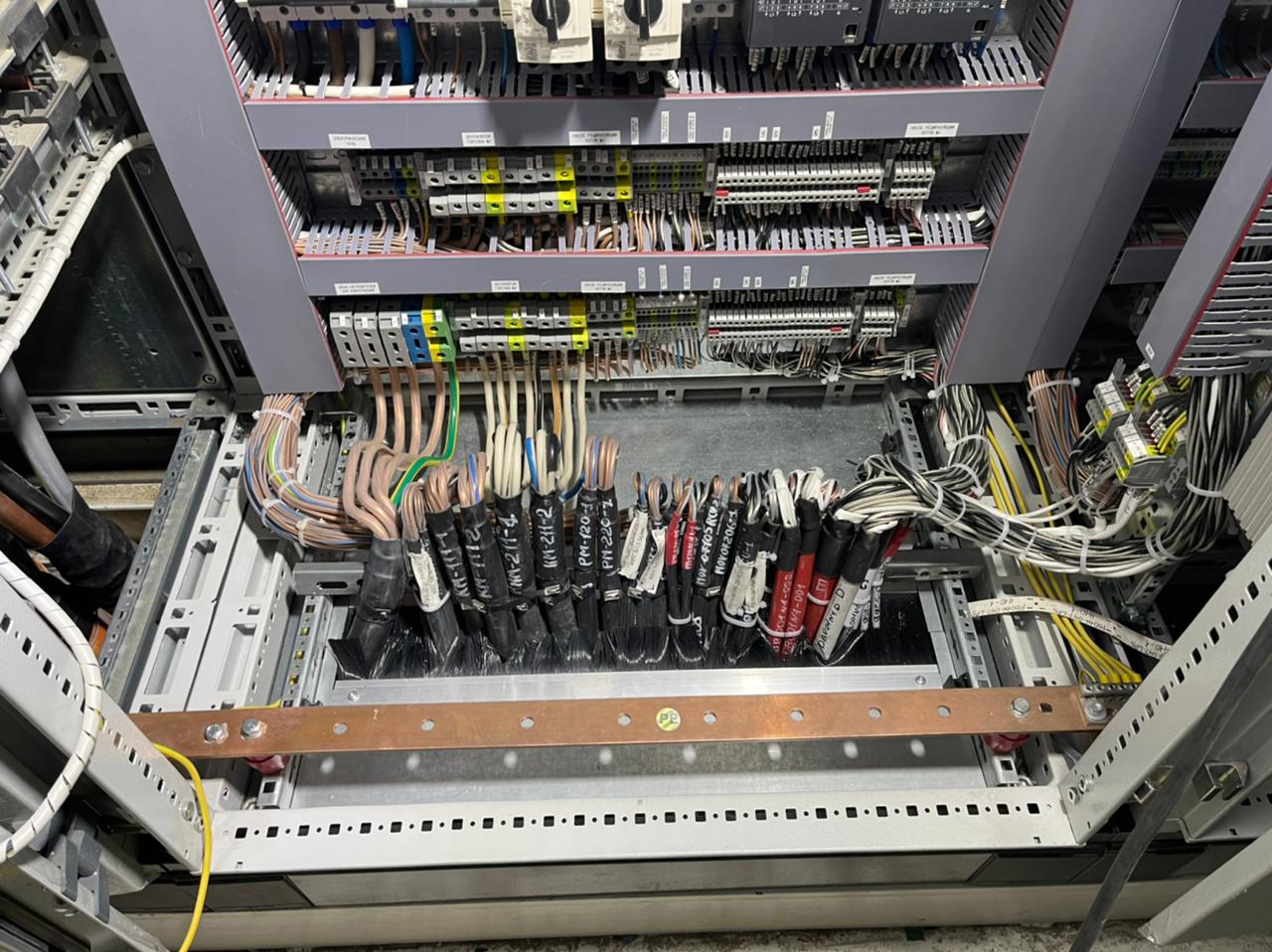

Система автоматизации выполняется на базе резервируемого контроллера «Siemens».

Котельная соответствует самым жестким требованиям применимым в условиях Крайнего Севера, а также котельная оснащена современным оборудованием.
